工业含油废水除油解决方案

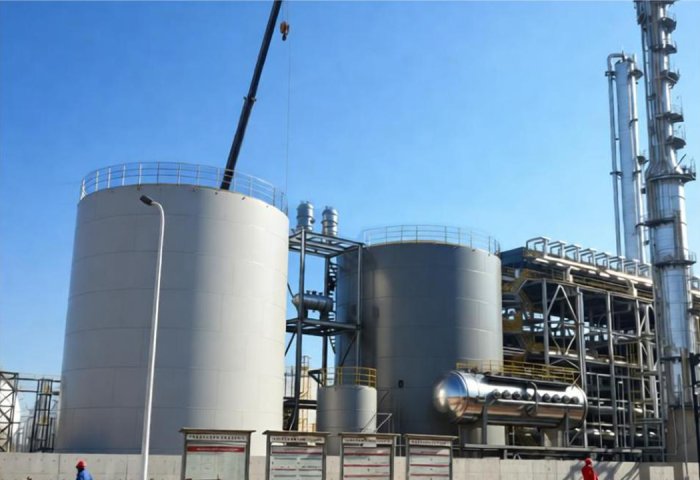

GZ-XX型罐中罐
水力旋液分离、浮油自动收集的排油组合装置俗称“罐中罐”，集污水调节、均质和除油功能为一体，含油污水在多管束水力旋液分离器内旋转产生不同离心力，在离心力的作用下油、水、污泥三相分离，分离后的油上浮到内罐的顶部，由设置在内罐中的自动撇油装置将油排至外部污油收集罐；
设备概览
水力旋液分离、浮油自动收集的排油组合装置俗称“罐中罐”，集污水调节、均质和除油功能为一体，含油污水在多管束水力旋液分离器内旋转产生不同离心力，在离心力的作用下油、水、污泥三相分离，分离后的油上浮到内罐的顶部，由设置在内罐中的自动撇油装置将油排至外部污油收集罐；沉降下来的固体杂质在沉降区的锥斗内，利用水压排出；分离后的污水通过四周均布的虹吸管进入外罐，起到均质、缓冲，除油作用。主要解决含油污水中油珠粒径在50-100μm以上的浮油和大的分散油。
罐中罐设备的简化示意图
技术特性
除油效率高。
收油排泥操作时可以维持正常运行，设施利用率高。
收油的污油纯度高，含水低，提高了污水处理系统的污油回收利用率。
污水适应范围广，不受进水含油量变化的影响，出水水质稳定。
设备为密闭容器，无臭气外溢，无二次污染，适于工业化生产管理。
完全可在单罐情况下，长期可靠连续运行。
技术参数
污水进水压力：≥0.1MPa
污水处理量：XXm3/h
进水流速：1-2.5m/s
罐内污泥沉降速度：0.4-1.2mm/s
进水油含量：≤50000mg/L
出水的含油量：＜200mg/L（不含乳化溶解油）
工作温度：40℃
伴热方式：水蒸汽（0.4MPa）
调节罐规格：根据现场情况和停留时间设计确定。（碳钢防腐）
中罐规格：根据外罐规格和处理量确定（碳钢防腐）
规格与尺寸
GZ-XX型罐中罐 | |||||||||
每小时处理量（m³） | 10 | 20 | 50 | 100 | 150 | 200 | 250 | 500 | 1000 |
排出水含油量 | ＜200mg/L | ||||||||
装置进水工作压力 | ≥0.1MPa | ||||||||
排油方式 | 自动收集、排油 | ||||||||
产品操作方式 | 可长期无人操作自动可靠连续运作 | ||||||||
产品工作温度 | 5℃-80℃ | ||||||||
内罐直径（mm） | 2000 | 2500 | 3500 | 4500 | 5000 | 6000 | 6500 | 7500 | 10000 |
内罐重量（kg） | 1500 | 2430 | 3700 | 9600 | 14000 | 16000 | 19000 | 26000 | 37000 |
